導入事例

オルソ画像を使った図面作成(オルソ変換ソフト)

 市販のデジタルカメラで斜めから撮影した写真を、寸法が1mm/ピクセルのように規格化された真上からの画像(オルソ画像)に変換します。 CADシステムでオルソ画像を取り込むことにより、正確なCAD図面を作成するためのテンプレートが簡単に作れます。

特長
・基準バーを一緒に撮影するだけで、正確なオルソ画像が作成できます(誤差5%程度)。
・オルソ変換ソフトのボタンを押すだけなので、操作が簡単です。
・レンズの歪みも補正します(事前にレンズの計測が必要です)。

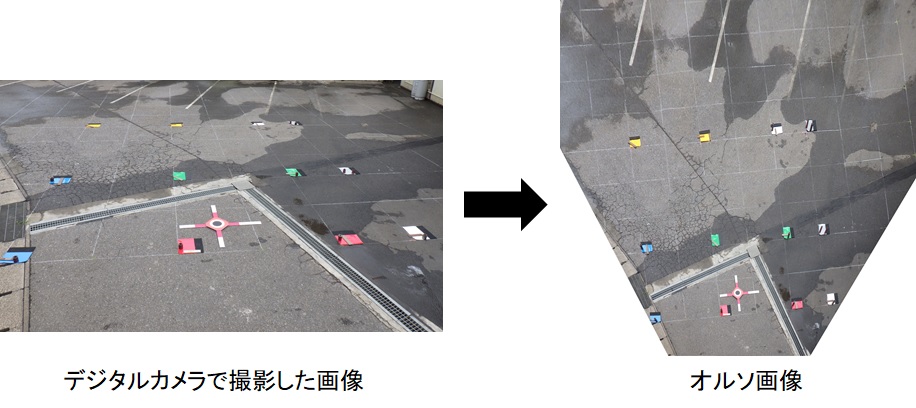

オルソ変換

システム構成
オルソシステム構成
用途
測量図、竣工図、見取り図作成用のテンプレート作成

要素技術
画像処理、単眼による計測
